拉力試驗(yàn)機(jī)測試橡膠試驗(yàn)的目的通過HT-101PT拉力試驗(yàn)機(jī)（帶大變形）對橡膠材料做拉伸試驗(yàn)，檢測其被拉斷時(shí)的zui大拉力值和位移通過電腦軟件計(jì)算其拉伸強(qiáng)度，伸長率等測試結(jié)果。通過這兩個(gè)試驗(yàn)結(jié)果來判斷該橡膠材料的質(zhì)量是否合格。

橡膠拉伸試驗(yàn)的原理：通過將橡膠材料夾持到夾具上通過拉力機(jī)馬達(dá)傳動(dòng)移動(dòng)產(chǎn)生的力與位移，逐漸均勻的增加拉力，使橡膠材料受力變形直至斷裂。

橡膠材料的取樣方法：

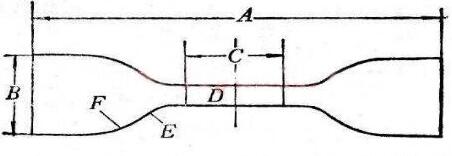

1、取出一段橡膠材料裁剪出啞鈴試樣，如下圖所示：長度A=115MM標(biāo)距C=25mm寬度D=6MM厚度=2MM一般需要實(shí)際測量。

2、試樣裁切方向與拉力受力方向與延壓方向保持一致。
3、拉力試驗(yàn)前需要測量出試樣標(biāo)距內(nèi)的厚度、長度等產(chǎn)品原始信息。

橡膠試驗(yàn)所用到的檢測儀器有：
1、本次橡膠材料拉伸試驗(yàn)，我們采用的儀器為金邁HT-101PT拉力試驗(yàn)機(jī)，可選擇zui大拉伸力是200KG，500KG，(注：拉力機(jī)要保證它們的zui大拉力值不小于200KG，500KG，否則有可能會(huì)出現(xiàn)橡膠材料在受到zui大拉伸力值時(shí)不斷裂的現(xiàn)象，一定不要超量程使用，過載可能導(dǎo)致拉力傳感器損壞)。

2、拉力試驗(yàn)機(jī)夾具采用的是偏心輪拉伸夾具(偏心輪自夾緊設(shè)計(jì)可使夾持力隨著測試樣品受力的增加而增加，有效避免了打滑現(xiàn)象)。

3、除了以上儀器外我們還需要連接拉力試驗(yàn)機(jī)的電腦一臺，打印機(jī)一臺，拉力機(jī)試驗(yàn)機(jī)帶橡膠引伸計(jì)測量試樣拉斷伸長率、測厚儀一個(gè)測其試樣的厚度。

橡膠拉力機(jī)具體操作步驟：
1、先取樣，輸入電腦試樣標(biāo)距，寬度，厚度，等原始信息，設(shè)置好拉伸為速度500mm/min。先將橡膠試樣安裝到夾具上。然后將橡膠引伸計(jì)大變形裝置夾好。點(diǎn)擊開始試驗(yàn)，直到試樣斷裂自動(dòng)停機(jī)。
2、根據(jù)試驗(yàn)要求，記錄拉伸至規(guī)定伸長率時(shí)負(fù)荷、橡膠拉斷時(shí)的zui大負(fù)荷及拉斷伸長率、拉斷所需時(shí)間并記錄伸長率曲線。
3、試驗(yàn)的zui終結(jié)果通過電腦軟件分析，并可以保存在電腦里面也可以使用打印機(jī)打印出來。
4、試驗(yàn)結(jié)束后卸下夾具上的試樣，保存數(shù)據(jù)，清理機(jī)臺并關(guān)閉拉力試驗(yàn)機(jī)的總電源。

拉伸試驗(yàn)注意事項(xiàng)：
1、拉伸試驗(yàn)試樣不少于3-5個(gè)，看試驗(yàn)樣品數(shù)據(jù)重復(fù)性。
2、試驗(yàn)室溫為常溫23℃左右。試驗(yàn)可能與環(huán)境溫度產(chǎn)生變化。
3、試驗(yàn)厚度標(biāo)準(zhǔn)為2.0mm，精度為正負(fù)0.5mm。一般用測厚儀測量每片試驗(yàn)樣品的真實(shí)厚度。
4、試驗(yàn)標(biāo)準(zhǔn)以GB2941和GB528為準(zhǔn)。
