夾具的選擇問題。必須選擇拉力試驗(yàn)機(jī)合適的夾具來完成相應(yīng)的試驗(yàn)，否則不但試驗(yàn)不會(huì)很理想，而且還會(huì)損壞夾具，電液伺服萬(wàn)能試驗(yàn)機(jī)一般只配備了做標(biāo)準(zhǔn)式樣的夾具，如果要做非標(biāo)準(zhǔn)式樣，如鋼絞線，螺紋鋼，搭接鋼筋等，必須要增配相應(yīng)的專用夾具，對(duì)于一些超硬度的材料，例如彈簧鋼等，必須使用特殊材料的夾具，否則會(huì)損壞夾具。

拉力試驗(yàn)機(jī)拉伸速度的問題。在彈性變形的狀態(tài)下，金屬的變形量很小而拉伸載荷迅速增大，這時(shí)候如果以橫梁位移控制來做拉伸試驗(yàn)，那么速度太快會(huì)導(dǎo)致整個(gè)彈性段很快就被沖過去，以彈性模量為200Gpa的普通鋼材為例，如果標(biāo)距為500mm的材料，在彈性段內(nèi)如以10mm/min，的速度進(jìn)行拉伸試驗(yàn)，

那么實(shí)際的應(yīng)力速率為200000N/mm2s-1x10mm/minx1min/60sx1/50mm=666n/mm2s-1。一般的鋼材屈服強(qiáng)度就小于600Mpa，所以只需要1秒種就把試樣拉到了屈服，這個(gè)速度顯然太快。所以在彈性段，一般都選擇采用應(yīng)力速率控制或者負(fù)荷控制。塑形較好的材料試樣過了彈性段以后，載荷增加不大，而變形增加很快，所以為了防止拉伸速度過快，一般采用應(yīng)變控制或者橫梁位移控制。

所以在GB/T228標(biāo)準(zhǔn)里面建議：“再談行范圍和直至上屈服強(qiáng)度，試驗(yàn)機(jī)夾頭的分離速度應(yīng)盡可能保持恒定并在規(guī)定的應(yīng)力速率的范圍內(nèi)。材料彈性模量E/Nmm2<150000,應(yīng)力速率控制范圍為2-20N/mm2s-1、材料彈性模量E/N/mm2>150000,應(yīng)力速率控制范圍為6-60N/MM2S-1.若僅測(cè)定下屈服速度，在式樣平行長(zhǎng)度的屈服期間應(yīng)變速率應(yīng)在總延伸強(qiáng)度和規(guī)定殘余延伸強(qiáng)度)應(yīng)變速率不超過0.0025s-1。

”這里面有一個(gè)很關(guān)鍵的問題，就是應(yīng)力速度與應(yīng)變速度的切換點(diǎn)的問題。Z好是在彈性段結(jié)束的點(diǎn)進(jìn)行應(yīng)力速度到應(yīng)變速度的切換。在切換的過程中要保證沒有沖級(jí)沒有掉力。這是試驗(yàn)機(jī)的一個(gè)非常關(guān)鍵的技術(shù)。

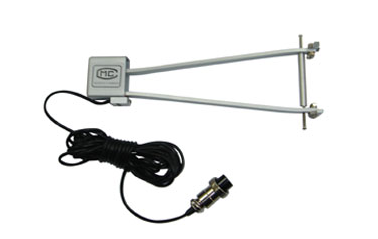

引伸計(jì)的使用問題對(duì)于鋼材的拉伸試驗(yàn)，如果要求取量大力下的總延長(zhǎng)，那么引伸計(jì)就必須跟蹤到Z大力以后在取下。對(duì)于薄板等拉斷后沖擊不大的式樣，引伸計(jì)可以直接跟蹤到試樣斷裂，但是對(duì)于拉力較大的式樣，zui好的辦法是試驗(yàn)機(jī)拉伸到Z大力以后開始保持衡量位置不動(dòng)，等取下引伸計(jì)以后再把式樣拉斷，以免損壞引伸計(jì)，有的夾具在夾緊試樣的時(shí)候會(huì)產(chǎn)生一個(gè)初始力，一定要把初始力消除后在加持引伸計(jì)，這樣引伸計(jì)加持的標(biāo)距才使式樣在自由的狀態(tài)下的原始標(biāo).
